基于 Revit API 的双跑楼梯参数化自动生成插件

本文整理我的本科毕业设计（南通大学·地理信息科学），技术方向是 BIM-GIS 融合里的一个具体切片：用 Revit API 自动生成合规的双跑楼梯。相比学位论文，这里砍掉了摘要、文献综述之类的”仪式性”内容，只留下我觉得真正值得写下来的技术决策和代码。

项目速览

• 场景：Revit 二次开发，自动生成双跑平行楼梯
• 技术栈：C# / .NET Framework 4.8 / Revit API 2022 / WPF（MVVM）/ ExternalEvent
• 两个核心创新点：① 规范规则库 + 两阶段踏步解算；② 基于射线投射的净空前置校验，量取方向沿竖直轴，和 GB55031-2022 的要求一致；生成后还会导出室内拓扑 GeoJSON，接入 kepler.gl 做三维验证
• 效果：单部楼梯生成流程约 642 ms，四类建筑功能类型的规范指标全部验证通过

为什么是楼梯

CIM（城市信息模型）想往室内延伸，绕不开一个问题：BIM 模型给了几何，但室内”人怎么从这一层走到那一层”这件事，还得有人把它显式地建出来。楼梯正是干这个活的构件——它不只是造型，更是连接楼层的拓扑节点，直接决定了室内导航、应急疏散这类应用能不能跑起来。

但楼梯建模在实际工作里挺”苦力”：在 Revit 里手动画一部双跑楼梯，还要顺手把国标里一堆踏步宽、踢面高、净宽、净空的要求过一遍，一不留神就漏检。于是我给自己挖了个坑：做一个插件，输入两个点和几个参数，自动生成一部符合规范的楼梯，而且合规检查要在建模之前做，不是等建完了再补救。

现有做法的两个硬伤

在动手之前，先说清楚我想解决的是什么问题。

第一，规范校验基本靠人工。 踏步尺寸、梯段净宽、平台深度分别散落在《民用建筑通用规范》（GB55031-2022）、《住宅建筑规范》（GB55038-2025）、《建筑防火通用规范》（GB55037-2022）三本规范里，不同建筑类型对应的阈值还不一样。设计人员要逐一翻规范核对，效率低，也容易漏检。

第二，净空校验的检测方向本身是错的——这是我觉得最值得写的一点。规范要求净空要沿”踏步鼻端竖直向上”量取，但常规做法是等楼梯模型建完之后，用软件自带的碰撞检测去撞，而碰撞检测拉伸的方向是沿梯段坡面的法线方向，不是竖直方向。

拿典型住宅楼梯举例：踢面 175 mm、踏面 260 mm，梯段坡度角大概 33.9°。如果碰撞检测沿坡面法线量了 2200 mm 判定”无干涉”，这个 2200 mm 换算到竖直方向，实际对应的净高大概是 2651 mm，两者差了接近 20%。反过来说，一部竖直净空实际不够 2200 mm 的楼梯，完全可能在这种斜向检测下被判定为”合规”——这是系统性偏差，不是个别情况。而且碰撞检测必须等模型建好才能跑，一旦发现问题就要返工。

这两个问题分别对应我做的两块核心逻辑：规范规则库 + 两阶段踏步解算，和基于射线投射的净空前置校验。

整体架构：MVVM + ExternalEvent

在讲这两块之前，得先说一个绕不过去的坑：Revit 的点拾取（PickPoint）和 WPF 的消息循环会打架。

如果用 ShowDialog 弹模态窗口，在窗口事件里直接调用 Selection.PickPoint 让用户在视图里点一个点，模态窗口的消息循环会跟 PickPoint 需要的消息循环互相冲突，轻则界面卡顿，重则出现孤立浮窗甚至死锁。

解决办法是用 Revit 提供的 ExternalEvent 机制：插件窗口改用非模态的 Show() 打开；点”拾取 P1/P2”时先 Hide() 窗口，等 PickPoint 返回后再 Show() 回来；点”生成”按钮时不直接操作 Revit 文档，而是把当前参数写进一个 Handler，再调用 ExternalEvent.Raise()——相当于给 Revit 主线程”留言”，Revit 会在下一个空闲帧回调 Handler.Execute()，在合法的 API 上下文里跑事务。

三层职责划分是标准 MVVM：

• View：纯 XAML + 最少量 code-behind，只留 PickPoint 和关闭窗口这两件跟 Revit UI 强相关、没法搬到 ViewModel 的操作
• ViewModel：所有校验逻辑、两阶段解算、”生成”按钮的可用状态判断
• Handler（充当执行层）：StairGlobalEventHandler.Execute()，真正调 Revit API 建楼梯的地方

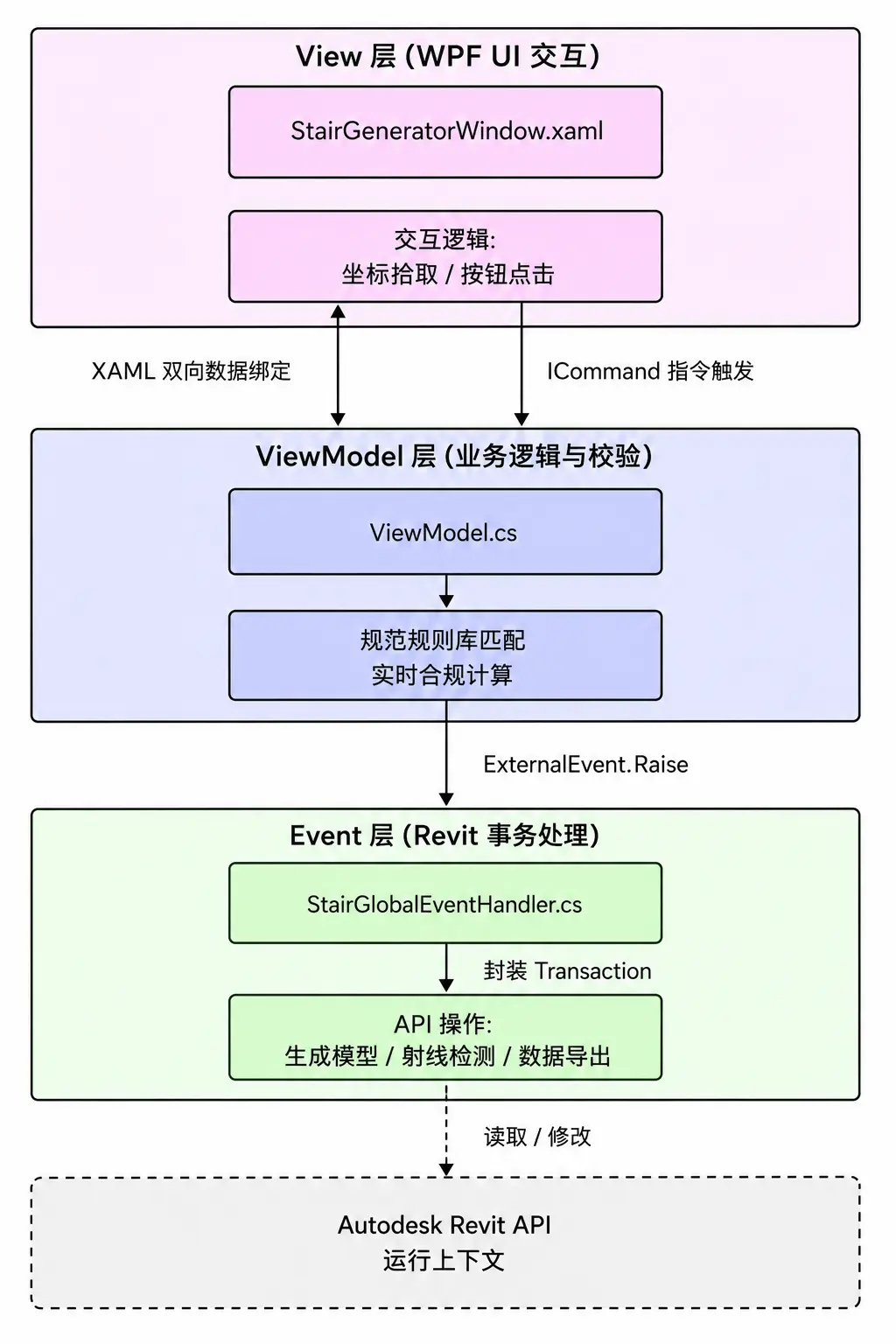

图：View / ViewModel / ExternalEvent Handler 的职责划分

核心技术点一：规范驱动的规则库与两阶段踏步解算

规则库：一张表就够了

四类建筑功能类型，各自对应一组阈值，用字典存起来：

建筑类型	最小踏步宽	最大踢面高	最小梯段净宽	每跑最大级数	依据
住宅	260 mm	175 mm	1000 mm	18 级	GB55038-2025 §4.2.2
一般公共建筑	260 mm	165 mm	1100 mm	18 级	GB55031-2022 表5.3.9 第1行
附属楼梯（多层/高层）	260 mm	175 mm	1100 mm	18 级	GB55031-2022 表5.3.9 第2行
附属楼梯（超高层）	250 mm	180 mm	1100 mm	18 级	GB55031-2022 表5.3.9 第3行

净空统一要求：梯段净高 ≥ 2200 mm，休息平台净高 ≥ 2000 mm（GB55031-2022 §5.3.9）。

代码上就是一个 Dictionary<BuildingType, StairCodeParams>，用户在界面切建筑类型，ViewModel 立刻换一套阈值重新校验（下面是去掉大部分注释后的核心片段）：

public static readonly Dictionary<BuildingType, StairCodeParams> Rules =
    new Dictionary<BuildingType, StairCodeParams>
    {
        [BuildingType.Residential] = new StairCodeParams
        {
            MinTreadDepth   = 260,
            MaxRiserHeight  = 175,
            MinRunWidth     = 1000,
            MinLandingDepth = 1200,
            MinClearHeight  = 2200,
            MaxStepsPerRun  = 18,
            RuleSource      = "GB55038-2025 §4.2.2 / GB55031-2022 表5.3.9 第2行"
        },
        // Public / Attached / Supertall 同理……
    };

新增建筑类型只要往字典里加一条，不用碰 ViewModel 或计算逻辑，扩展成本很低。

两阶段解算：先定级数，再定高度

这是我觉得比”直接指定踏步数”更贴近实际用法的一个设计。用户在 Revit 平面图里点两个点 P1、P2 确定楼梯的位置和朝向，这两点间的水平距离其实已经隐含了楼梯能摆下多少级踏步——没必要再让用户单独输入总级数。

设总踏步级数为 n，每级踏步宽为 b，休息平台深度为 L，P1P2 水平距离为 d。双跑楼梯两跑各占一半级数，两跑水平投影总长是 n×(b/2)（不是 n×b），加上平台深度就是 P1P2 距离：

d = n × (b / 2) + L

第一阶段，反过来解出总级数：

n = (d − L) × 2 / b

算出来的 n 如果是奇数，就调整成偶数——双跑楼梯要求两跑级数相等。

第二阶段，级数定了以后，用底部标高到顶部标高的实际竖向净高差 H 反推每级踢面高 h：

h = H / (n + 2)

分母 +2 是因为 Revit 楼梯的踢面数比”用户感知的踏步级数”多算首尾各一个。

两阶段分开算的好处是：平面尺寸由 P1P2 的真实距离决定，竖向尺寸由真实层高决定，界面预览和最终生成的几何永远是同一套数字，不会出现”预览说 26 级，生成出来变 24 级”这种脱节。

对应代码（StairCalculator.Calculate 的核心分支）：

public static StairCalculationResult Calculate(
    double totalHeightMm, int totalSteps, StairCodeParams rule)
{
    if (totalSteps <= 0)
        return new StairCalculationResult { IsValid = false };

    double riserHeight = totalHeightMm / (totalSteps + 2);

    // 奇数步时第一跑多一步（行业惯例）
    int run1 = (totalSteps % 2 == 0)
        ? totalSteps / 2
        : (totalSteps + 1) / 2;
    int run2 = totalSteps - run1;

    return new StairCalculationResult
    {
        TotalSteps  = totalSteps,
        RiserHeight = riserHeight,
        Run1Steps   = run1,
        Run2Steps   = run2,
        IsValid     = riserHeight <= rule.MaxRiserHeight
    };
}

举个例子：层高 3600 mm、踏步宽 280 mm、平台深 1200 mm、P1P2 距离 4760 mm。代入第一阶段：n = (4760−1200)×2÷280 ≈ 25.4，调整为偶数后是 26 级，两跑各 13 级；代入第二阶段：h = 3600÷(26+2) ≈ 128.6 mm，小于住宅规范 175 mm 的上限，合规。

界面上这一整套校验是实时的：任何一个数值框改了，ViewModel 立刻重新解算、刷新预览区的合规徽标；输入不合法或超出规范范围时”生成”按钮直接变灰，从源头上不让不合规的参数进入 Revit 事务。

图：几何参数区的实时合规徽标（绿色合规 / 橙色警告）

核心技术点二：基于射线投射的净空前置校验

思路

前面说了碰撞检测方向不对的问题。我的解法是：不等模型建完，在参数阶段直接算出每一级踏步面代表点的世界坐标，从这些点沿 +Z 方向发一条虚拟射线，用 ReferenceIntersector 找它撞到的第一个楼板/梁/屋顶，命中距离就是这一点的净空。射线只在内存里算，不产生任何 Revit 几何。

这里有个我觉得值得单独拎出来讲的重构点：楼梯生成阶段的坐标变换、和净空校验阶段的坐标变换，必须是同一套代码，否则两边一旦出现哪怕很小的实现差异（比如旋转轴写反、乘法顺序颠倒），净空检测点和实际梯段位置就会对不上，校验就失去意义。所以我把它抽成一个静态工具类：

internal static class CoordinateTransform
{
    public static Transform CreateStairTransform(XYZ insertionPoint, double angleRad)
    {
        Transform rotate    = Transform.CreateRotation(XYZ.BasisZ, angleRad);
        Transform translate = Transform.CreateTranslation(insertionPoint);
        // T × R：先旋转对齐方向，再平移到插入点
        return translate.Multiply(rotate);
    }

    public static XYZ LocalToWorld(Transform tf, double localX, double localY, double elevFt)
    {
        // 只对 XY 做旋转+平移，Z 直接赋绝对高程，避免旋转矩阵污染高程值
        XYZ worldXY = tf.OfPoint(new XYZ(localX, localY, 0));
        return new XYZ(worldXY.X, worldXY.Y, elevFt);
    }
}

生成楼梯的 StairGlobalEventHandler 和做净空校验的 ClearanceChecker 都调用这两个方法，杜绝了”两处各写一遍矩阵乘法”的重复代码风险——这也是后面 GeoJSON 拓扑坐标能做到零偏差的前提之一。

逐级发射射线

private static double CastRayUp(ReferenceIntersector intersector, XYZ origin)
{
    IList<ReferenceWithContext> hits = intersector.Find(origin, XYZ.BasisZ);
    if (hits == null || hits.Count == 0)
        return -1; // 上方无遮挡

    double minProximity = double.MaxValue;
    foreach (var ctx in hits)
    {
        // 过滤掉起点附近的自命中（比如恰好落在踏步面上）
        if (ctx.Proximity > 1e-6 && ctx.Proximity < minProximity)
            minProximity = ctx.Proximity;
    }
    return minProximity == double.MaxValue ? -1 : minProximity;
}

ClearanceChecker.Check() 会遍历第一跑、第二跑的每一级踏步面，再加上休息平台中心点，对每个点都调一次 CastRayUp，取全场最小净高跟规范阈值比较。射线只碰撞楼板（OST_Floors）、结构梁（OST_StructuralFraming）和屋顶（OST_Roofs），特意排除楼梯自身构件，避免射线打到自己身上误报。

检测结果送回 StairGlobalEventHandler：不合规时弹一个 Yes/No 对话框，显示具体差多少毫米、对应哪条规范，用户可以选择”仍然生成”或者”中止去调参数”——选中止的话不会对模型产生任何修改，因为这时候 StairsEditScope 还没打开。

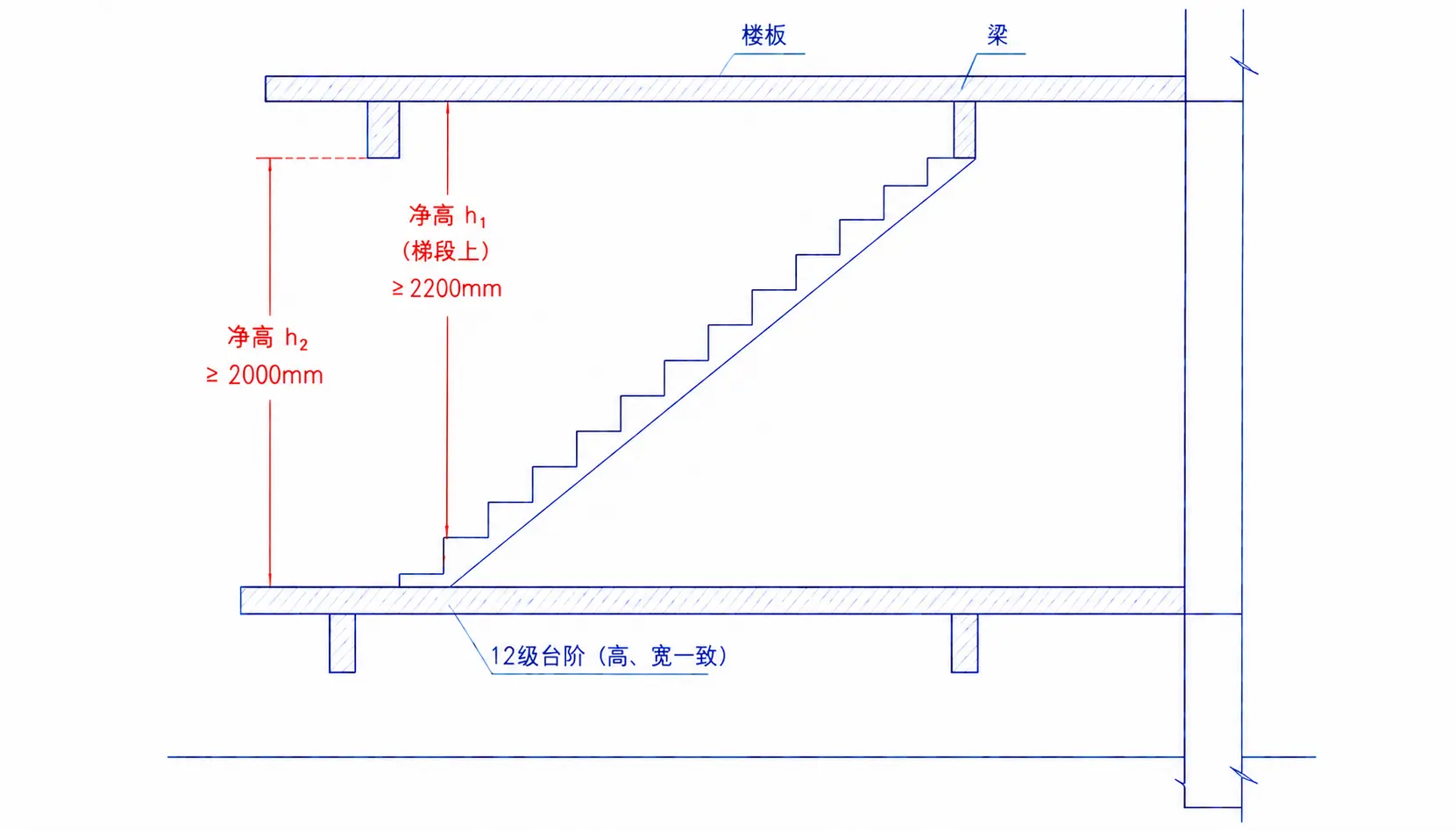

图：从踏步面代表点沿 +Z 方向发射虚拟射线，命中楼板/梁底面计算净高

图：净空不足时的 Yes/No 确认对话框，显示实测净高与规范条文

生成之后：把楼梯变成一条”拓扑边”

楼梯造好只是第一步。既然目标是给 CIM 用，楼梯就不能只是个几何体，还得是室内路网图里的一条边——能跟走廊、房间连起来，供导航或疏散模拟使用。

所以插件在生成成功后会自动做一次全文档扫描，导出 GeoJSON：

• 房间节点：每个 Room 的中心点，带楼层名和面积
• 同层路径：Revit 自动算出的 PathOfTravel 折线
• 楼梯跨层连接线：这是重点。每部楼梯输出 4 个航点——底层入口、第一跑顶端（平台入口）、第二跑底端（平台出口）、顶层出口，单跑楼梯退化成 2 点。两端的 Z 强制取标高高程（标高才是”真值”），中间两个航点用几何实际值。

拿到 GeoJSON 之后直接拖进 kepler.gl（Uber 开源的网页端地理可视化工具），按 type 字段上色，三层楼的路径会按 Z 轴自然分层，楼梯折线把相邻楼层连起来，室内竖向连通关系一眼就能看出来。

测试模型是一栋三层建筑（F1 ±0、F2 +3600、F3 +7200），验证了路径端点和楼梯航点在接驳处的平面坐标偏差——四个接合点全部是 0.0 mm，说明楼梯计算用的坐标基准和 Revit 自己算疏散路径时用的基准完全一致，这条室内路网在拓扑上是真正连通的，不是”看起来连上了”。

图：房间节点（红）、行进路径（蓝）、楼梯跨层连接（黄）在 kepler.gl 中的三维分层展示

测试情况

功能上，四类建筑类型的规范阈值都跑通了，违规参数在界面阶段就被拦下来，不需要等生成完再去模型里核查。

性能上，对一次典型的双跑楼梯生成做了断点计时：

阶段	耗时	占比
规范校验 + 踏步解算	< 1 ms	< 1%
净空预检（29 个采样点）	约 199 ms	31%
StairsEditScope 几何生成事务	约 378 ms	59%
室内拓扑提取 + GeoJSON 导出	约 7 ms	1%
其余辅助事务	约 57 ms	9%
全流程合计	约 642 ms	100%

大头是 Revit 内核提交楼梯几何本身的开销，跟插件代码关系不大；净空预检和拓扑导出这两个我自己加的模块合计占三成左右，不算瓶颈。相比人工在 Revit 里手画一部楼梯外加净空校验（通常要两三分钟），压到不到一秒，效率提升是数量级的。

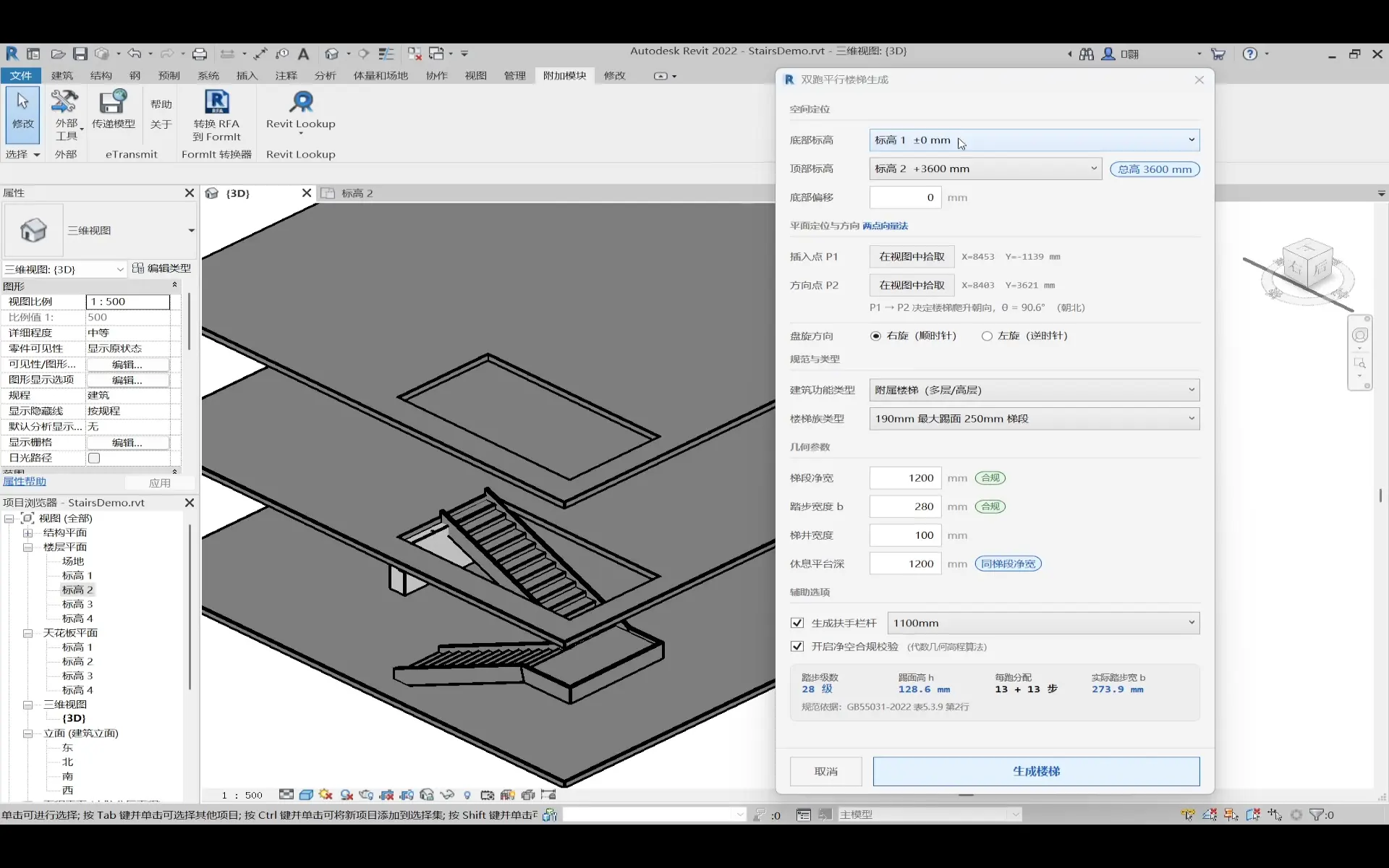

图：Revit 中自动生成的双跑楼梯三维效果

局限，以及后面想做的

写完之后回头看，还有两块明显没打磨完：

1. 楼梯类型太单一。 目前只支持双跑平行楼梯，剪刀梯、弧形梯、三跑折跑梯都没覆盖，通用性有限。
2. 净空采样点还是太稀。 现在只在每级踏步的宽度中心取一个点发射射线，如果障碍物是单侧悬出的梁，可能会漏检——理论上加个宽度方向的多点采样就能补上，只是这次时间没排上。

再往后，比较想探索的方向是把 Revit 的项目基点（ProjectBasePoint）和测量点（SurveyPoint）接进来，算出真实地理坐标下的仿射变换，让这套室内拓扑能直接叠加到室外 GIS 底图上——这样才算真正打通”BIM 进 CIM”这条链路，而不是停在 Revit 内部自娱自乐。

---

写完回头看，这个项目最大的收获倒不是”用 Revit API 建了个楼梯”，而是把”规范条文”这种原本只存在于 PDF 文档里的东西，一步步拆成了可以在代码里跑起来的规则表、公式和射线检测——这个转化过程本身，可能比几何生成更值得花时间。如果你也在琢磨 BIM 和 GIS 怎么打通，欢迎交流。

本项目已开源（MIT 协议）：

• GitHub 源码：TPC369max/CSharp-Revit-Stairs-Plugin
• 下载体验：请前往仓库的 Releases 页面下载最新版免安装编译包。

Inspired by industrial best practices. 欢迎在 GitHub 提交 Issue 或 PR 交流讨论！
