从零构建工业级高频串口波形上位机 (C# WPF 架构实战)

序言：从 Web 极客到工业控制的跨越

作为一名 GIS 专业、熟悉云原生与 DevOps 的开发者，在接触半导体测试等工业自动化领域时，我发现这里的游戏规则完全不同。在这里，我们不再讨论 RESTful API 的网络延迟，而是直面硬件底层发来的、每秒成百上千次的字节流（Byte Stream）。

近期，我独立开发了一款名为 Yell 的高频串行通讯监控系统。在开发过程中，我踩过了无数多线程与异步 IO 的深坑。这篇文章将复盘整个上位机的架构演进之路，希望能为刚接触 C# WPF 工业开发的同行提供参考。

---

架构选型：为什么是 WPF + MVVM？

工业现场的上位机不仅需要控制硬件，还需要展示海量数据。

• UI 框架：选择 WPF，利用其强大的硬件加速渲染能力和无与伦比的布局系统（Grid/Border）。
• 架构模式：采用 CommunityToolkit.Mvvm 工具包。彻底摒弃 WinForm 时代的“事件驱动（Event-Driven）”面条代码，实现界面（View）与业务逻辑（ViewModel）的绝对解耦。
• 绘图引擎：弃用 WPF 原生数据绑定，引入 ScottPlot 引擎，轻松扛住上千数据点的实时渲染。

---

核心挑战与架构破解方案

挑战一：击碎“断包与粘包” —— 滑动窗口缓冲区设计

串口通信最常见的错觉就是“发一个包，收一个包”。实际上，受波特率和系统调度影响，底层 DataReceived 事件触发时，你拿到的往往是碎裂的字节流。

解决方案：建立基于 List<byte> 的滑动窗口缓冲区。

1. 接水入桶：无论来多少字节，先加锁 (lock) 全部塞进 _buffer。
2. 循环摸鱼：只要缓冲区长度大于协议最小长度，就开始寻找帧头（0xAA）。
3. 僵尸包清理：引入 500ms 超时的 System.Timers.Timer。如果收到半个包后硬件断电，500ms 后自动清空缓存，防止脏数据污染后续通讯。

// 核心拆包逻辑片段
while (_buffer.Count >= 2)
{
    if (_buffer[0] != 0xAA) { _buffer.RemoveAt(0); continue; } // 剔除非帧头数据

    int expectedLength = 2 + _buffer[1];
    if (_buffer.Count >= expectedLength)
    {
        byte[] fullPacket = _buffer.GetRange(0, expectedLength).ToArray();
        _buffer.RemoveRange(0, expectedLength);
        FullPacketReceivedEvent?.Invoke(fullPacket); // 向上层抛出完整包
    }
    else break; // 长度不足，等待下一次触发
}

挑战二：拯救卡顿的 UI —— 渲染帧率控制 (FPS Throttling)

在进行 50Hz（每 20ms 一个点）的正弦波压测仿真时，如果每收到一个点就调用 Dispatcher.Invoke 更新界面，UI 会瞬间卡死。

解决方案：数据与渲染分离。

底层只负责把解析出的 double 丢进 ScottPlot 的内存数组中（纯内存操作，微秒级开销）。UI 层单独开启一个 DispatcherTimer，以 50 FPS（20ms）的频率去执行 Plot.Refresh()。人眼看不出延迟，但 CPU 占用率暴降。

挑战三：异步并发的深水区 —— 解决“流被占用”报错

在实现**全量日志（包含 TX、RX、原始报文与解析值）**落盘时，我遇到了经典的 IOException: The stream is currently in use 报错。原因是高频的回调导致多个异步任务同时抢夺同一个 StreamWriter。

解决方案：引入 SemaphoreSlim 异步锁。

相比于传统的 lock 关键字无法包容 await 操作，SemaphoreSlim 是异步环境下的排队神器。

private static readonly SemaphoreSlim _semaphore = new SemaphoreSlim(1, 1);

public static async Task WriteLogAsync(string logLine)
{
    await _semaphore.WaitAsync(); // 异步排队，不阻塞 UI 线程
    try
    {
        await File.AppendAllTextAsync(filePath, logLine, Encoding.UTF8);
    }
    finally
    {
        _semaphore.Release(); // 无论成败，必须交出钥匙
    }
}

挑战四：幽灵任务死锁 —— 程序的“体面退场”

在仿真模式下，如果未停止仿真直接关闭窗口，会抛出 NullReferenceException 导致程序崩溃。原因是关闭窗口后 Application.Current 被销毁，但后台 Task.Run 还在疯狂执行 Invoke。

解决方案：生命周期防御性编程。

1. 引入 CancellationTokenSource，在窗口 Closing 事件中通知后台任务主动退出。
2. 在更新 UI 前执行严苛的判空操作，坚决不相信任何全局单例会永远存活：

var app = Application.Current;
if (app == null) return;

app.Dispatcher?.Invoke(() => {
    if (app.MainWindow == null || Logs == null) return;

    // UI 更新逻辑...
});

---

工业美学：UI 布局重构

为了摆脱传统的“组件堆砌感”，我对 UI 进行了深度的视觉重构：

1. 仪表盘架构：左侧参数配置栏采用严格的 Grid 表单对齐，右侧为监控主视野，符合现代工业软件的主流逻辑。
2. 伪 DataGrid 视效：使用带有 Border 的 Grid 充当表头，下方配合去掉默认背景的 ListBox，实现高性能的流式日志展示。
3. 数据解耦 Converter：编写 DirectionToColorConverter，实现 TX（蓝色）与 RX（绿色）报文的视觉分离，提升现场排故效率。

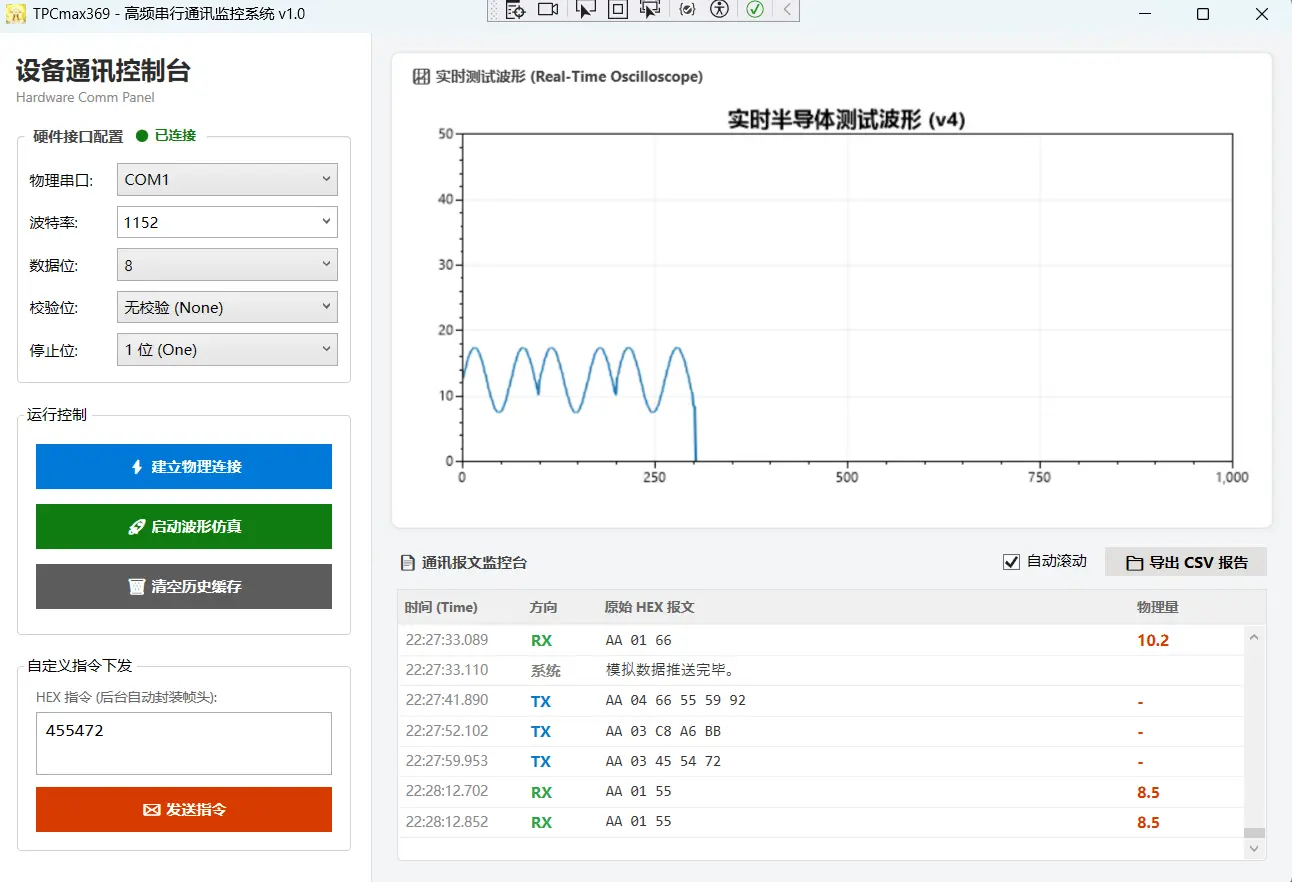

图 1：Yell 工业上位机实时监控界面

---

总结与源码

开发一款工业级上位机，本质上是在“内存管理、线程调度、IO 冲突、UI 渲染”这四座大山中寻找平衡。

从遇到 Bug ，到现在熟练运用 async/await、快照导出 (ToList()) 以及跨线程调度，这套框架不仅是 C# 的练手之作，更是我向自动化控制领域学习里程碑。

本项目已开源（MIT 协议）：

• GitHub 源码：TPC369max/Serial-Waveform-Terminal-
• 下载体验：请前往仓库的 Releases 页面下载最新版免安装编译包。

Inspired by industrial best practices. 欢迎在 GitHub 提交 Issue 或 PR 交流讨论！
