基于 ArcPy 的无人机 LiDAR 数据自动化分析：高寒草地土壤侵蚀监测实践

为什么选择脚本自动化？

在高寒草地生态研究中，利用无人机激光雷达（LiDAR）获取高精度 DEM 监测土壤侵蚀已成为主流。然而，面对成百上千个裸土斑块，传统的手工操作（Manual Work）不仅效率低下，且难以保证计算精度的一致性。

本文基于 ArcPy 库，通过 Python 脚本实现从“影像分类”到“侵蚀体积定量计算”的全流程自动化，旨在探索地理大数据在生态监测中的工程化应用方案。

---

1. 技术路线与算法设计

整个工作流通过 Python 脚本串联，核心分为四大模块：

1. 地表分类与斑块提取：基于支持向量机（SVM）分类与栅格转面。
2. 空间拓扑处理：利用缓冲区分析（Buffer）确定侵蚀参考面边界。
3. 分区块统计（Zonal Statistics）：计算各斑块周边地表的平均高程。
4. 相对高程重建与体积算量：栅格代数运算实现三维侵蚀量化。

graph TD
    A[原始RGB影像/DEM] --> B[SVM向量机分类]
    B --> C[栅格转面/小斑块剔除]
    C --> D[内外双向Buffer]
    D --> E[分区统计Mean_Z]
    E --> F[栅格代数计算相对高程]
    F --> G[侵蚀体积统计]

---

2. 核心代码实现

2.1 斑块提取与预处理

在提取裸土斑块后，为了消除噪声，我们需剔除面积小于 0.1㎡ 的细碎面要素。

# 使用 ArcPy 实现斑块按属性筛选与分割
import arcpy

in_feature = "D:/Data/Ploy_Select.shp"
target_workspace = "D:/Data/split"
arcpy.CreateFolder_management("D:/Data", "split")

# 基于 ID 字段进行属性分割，为并行计算打基础
arcpy.SplitByAttributes_analysis(in_feature, target_workspace, ['ID'])
print("Success: 斑块独立要素分割完成")

2.2 自动生成缓冲参考面

侵蚀体积计算的关键在于参考面的确定。我们通过对斑块边缘进行 0.2m 的外部缓冲，获取未侵蚀区域的平均高程。

import arcpy
from arcpy import env

env.workspace = "D:/Data/split"
rasters = arcpy.ListFiles("*.shp")
inner_path = "D:/Data/buffer/inner"
outside_path = "D:/Data/buffer/outside"

for shp in rasters:
    # 外部缓冲：获取斑块外缘参考带
    arcpy.Buffer_analysis(shp, f"{outside_path}/{shp}", "0.2 Meter", "OUTSIDE_ONLY")
    # 内部缓冲：锁定斑块核心区
    arcpy.Buffer_analysis(shp, f"{inner_path}/{shp}", "0.2 Meter", "FULL")

print("Success: 拓扑缓冲计算完成")

2.3 基于分区统计的高程重构

这是本项目最核心的逻辑：利用 ZonalStatisticsAsTable 获取参考面的 MEAN 高程，并通过 Pandas 结合 Con 函数重构各斑块的“虚拟原始地表”。

import pandas as pd
from arcpy.sa import *

# 1. 汇总所有参考面的统计数据
arcpy.Merge_management(arcpy.ListFiles("*.dbf"), "D:/Data/A.dbf")

# 2. 结合 Pandas 处理属性数据
data_all = pd.read_excel("D:/Data/A.xlsx")
mean_heights = data_all['MEAN']

# 3. 栅格代数计算相对高程（Relative Height）
# 公式：相对高程 = 参考面均值高程 - 斑块实测 DEM 高程
for mean_z, raster in zip(mean_heights, rasters):
    out_raster = Raster(str(mean_z)) - Raster(patch_path + raster)
    # 放大 10000 倍转整型存储，保证精度并压缩体积
    (Int(out_raster * 10000)).save(out_path + raster)

---

3. 实验结果分析

3.1 侵蚀定量统计

经过脚本自动化处理，我们得到了高精度的统计结果：

• 斑块总数：137 个
• 总侵蚀面积：73.90 $m^2$
• 最大侵蚀深度：0.6911 $m$
• 总侵蚀体积：根据栅格累加计算所得：
  $$\text{Volume} = \frac{\sum(\text{Pixel_Value}) \times \text{Cell_Size}}{10000} \approx 12.03 \text{ m}^3$$

3.2 专题图可视化

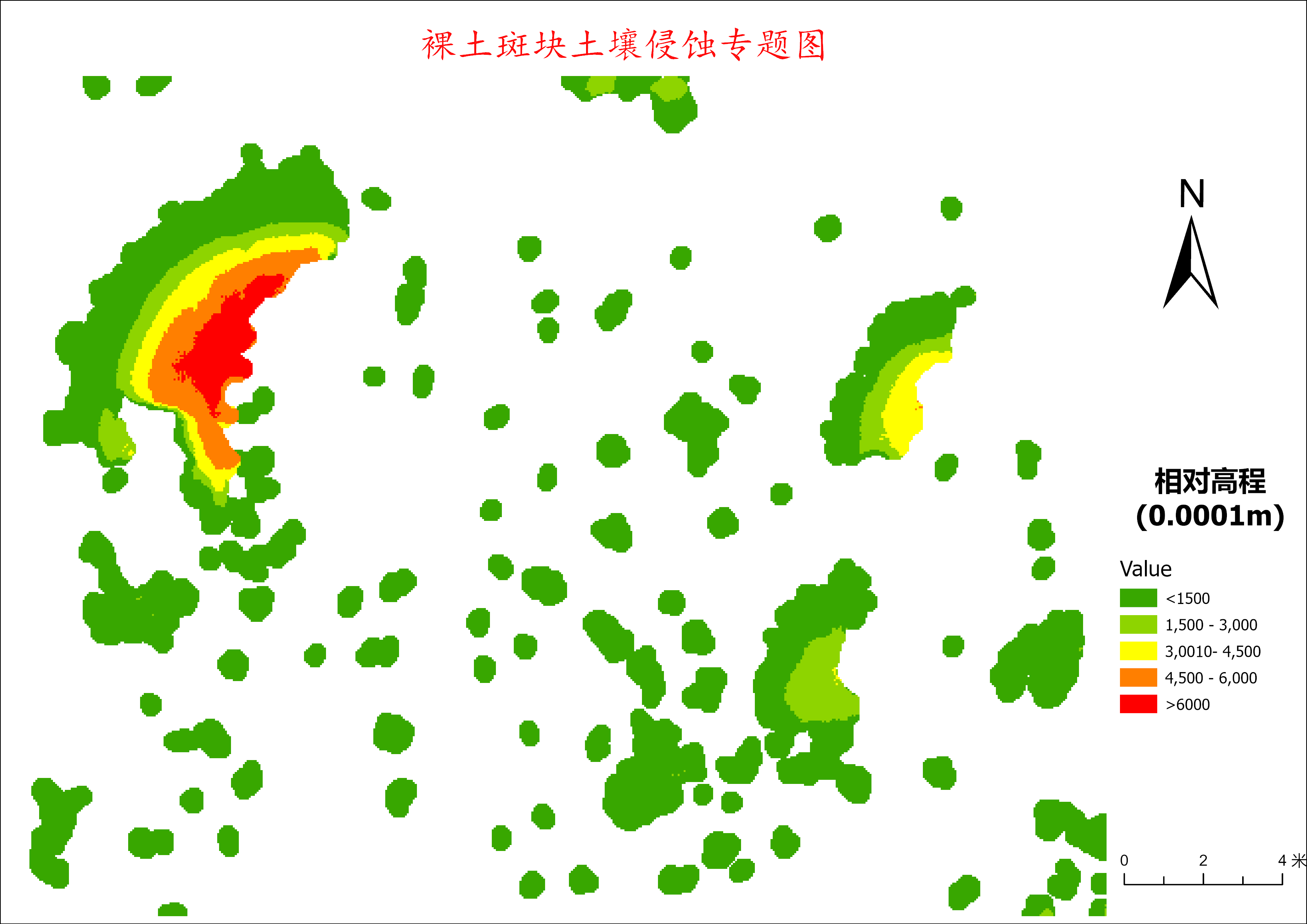

利用 ArcPy 处理生成的栅格数据，通过 ArcGIS Pro 进行符号化渲染，最终生成的土壤侵蚀等级分布图如下：

---

4. 总结与反思：从 GIS 到 WebGIS 的思考

通过本次 ArcPy 自动化实验，我深刻体会到：

1. 工程化思维：在处理上百个文件时，硬编码（Hard-coding）是灾难性的。利用 Python 的 glob 和 os 模块配合 arcpy 的列表函数，才能实现真正的生产力释放。
2. 精度权衡：在相对高程计算中，通过 *10000 转 Int 的操作，是处理浮点数栅格的一种常用技巧，既保留了毫米级精度，又大幅提升了运算速度。
3. 未来展望：作为一名 WebGIS 方向的开发者，我正在思考如何将这一套 Python 分析流程封装为 Web Processing Service (WPS)。未来可以通过前端上传无人机航拍数据，后端由 Flask/Django 驱动 ArcPy 容器进行自动解译，并利用 Leaflet/Cesium 进行三维可视化展示。
